    Jetzt hatte ich mich überweitere Fotos und einer Baubeschreibung gefreut. Nachdem ich den Beitrag unter " hier" gesehen und gelesen
    habe, ist für mich Ende mit dem Umbau.
    Die zur Herstellung der Einzelteile benötigten Maschinen habe ich nicht.
    Schade , ein sehr schönes Modell. Aber vielleicht gibt es auch noch einen
    anderen Weg.

    :-W
    Danke Sepp.
    Das Heft bringe ich Dir bis zum Wochenende wieder. :cz


    Die Achsen sind genial. Kannst Du die Herstellung und das verwendete Material noch ein bisschen näher beschreiben? :xm

    Gruß j:f Bernhard




    Meine Fotoalben bei Arcor gibt es nicht mehr da Vodavon nun Eigentümer meiner Bilder ist und ich nicht mehr zugreifen kann.

    Danke Internet :i:

    Hallo Sepp


    Hallo Bernhard


    An alles würde ich mich beim Umbau herantraunen, nur nicht an den
    Achsen. Weshalb wurden zwei verschiedene Achstypen eingebaut ?

    Hallo Günter,
    ich wollte einfach zwei verschiedene Lösungen ausprobieren.


    hallo Bernhard,
    die Vorderachse ist in der Mitte, da wo die 6-kt-Schrauben sind, geteilt und jede Hälfte ist aus Alu aus dem Vollen gedreht. Der Ausgang zur Kardanwelle ist eingeklebt, die Welle selber ist kugelgelagert. Das Differenzial ist in klassischer Weise aufgebaut: Zahnradkäfig mit den vier Kegelrädern und außen verschraubtem Kegelrad. Die Achse ist mit Drahtbügeln (Fachbegriff?? :-j) am Achsträger verschraubt.
    Die Hinterachse ist aus Stahl, damit funktioniert sie zugleich als Gegengewicht. Das Diff-Gehäuse ist der Einfachheit halber nur als Zylinder gedreht. Die Innereien sind gleich wie bei der V-Achse.
    Muß mal schauen, ob ich noch bessere Bilder finde.

    Hallo Sepp !


    Jetzt hast Du schon einige Fragen beantwortet,vielen Dank. Aber da sind
    noch die Drehpunkte für die Achsschenkel ,also die Verbindungen zw
    Rad und Achse. Wurden die mit gedreht und dann auf der Fräsma
    schine bearbeitet ?

    So, nachdem ich den Scanner "im Griff" habe und direkt den Negativfilm einscannen konnte, hier noch ein paar Bilder von den Achsen:

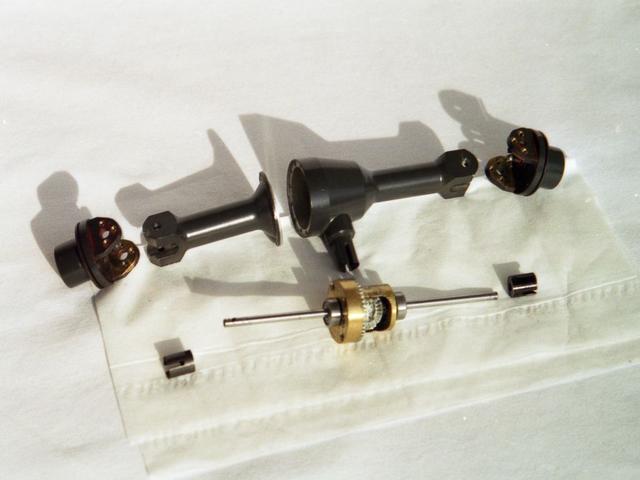

    Einzelteile der Vorderachse

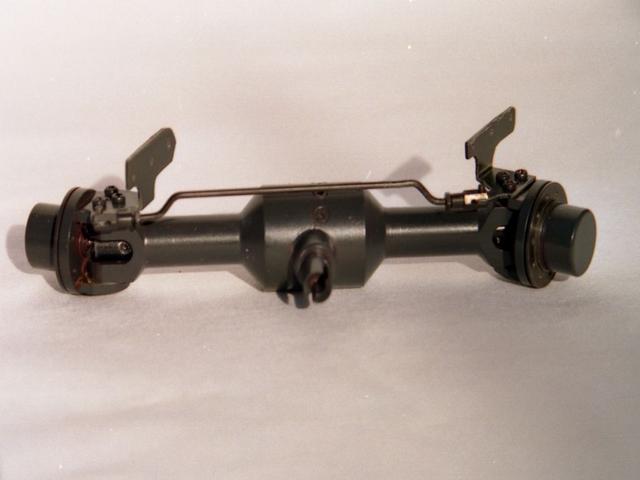

    Hinterachse

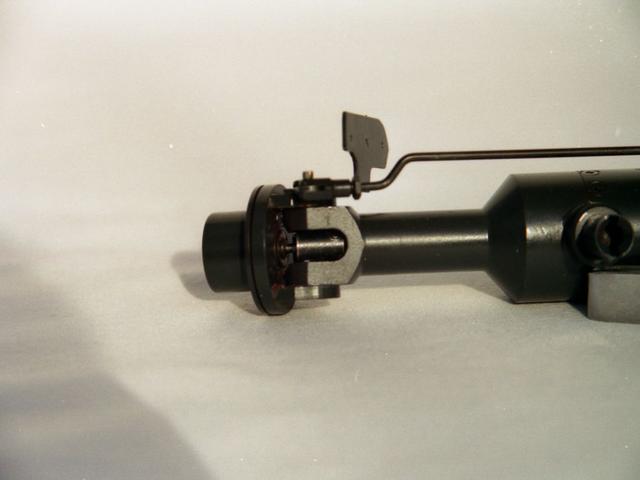

    Achsschenkel Hinterachse
