JOSKIN Trans-KTP 22/50 in 1:12

Hallo Leute!!

Wie ja schon in meinem Steyr Bericht angekündigt soll mein Traktor ja ein Hängerlein bekommen.
Die Wal viel hier auf den Joskin Trans da mir der sehr gut gefällt und da auch ordentlich was Platz hat!

Der Rahmen wird aus 25x12mm Alu Entstehen.
Die Mulde Kantet mir Moritz von der LKW Fabrik.
Bei den Reifen bin ich bei AFV Fündig geworden.

Gekippt wird Hydraulisch und die Heckklappe wird auch über einen Hydraulikzylinder geöffnet.

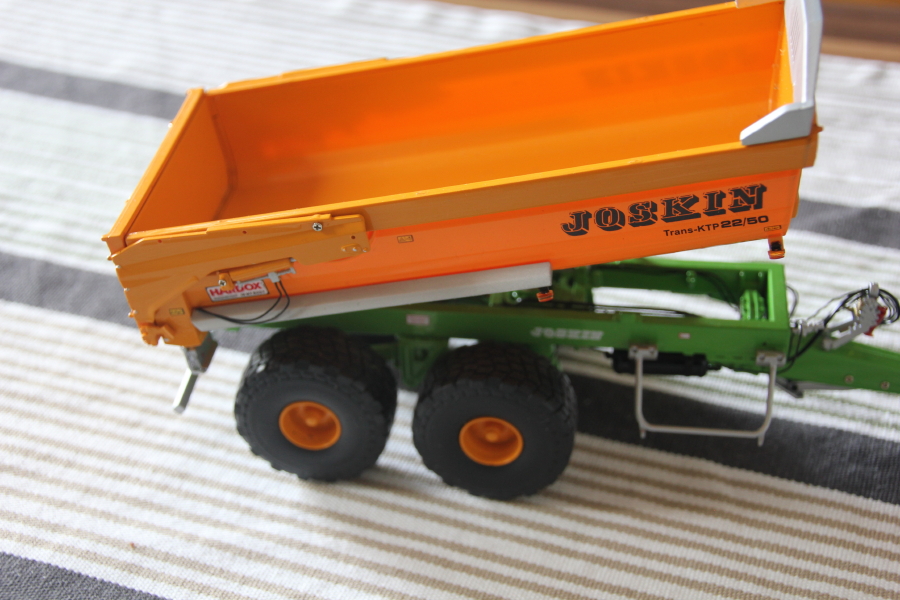

Hier mal Bilder vom Modell in 1:32

Und die ersten Teile sind auch schon aus der Fräse gefallen :D :D :D :D

Der Hänger wird eine Gesammtlänge von ca 60 cm kriegen!

Diese Woche sind die Reifen von AFV gekommen und ich denke mal das sie vom Profiel her super passen :D Oder was meint ihr

Danke Peter !!! :-W

Danke.... Freut mich wenns euch gefällt!!

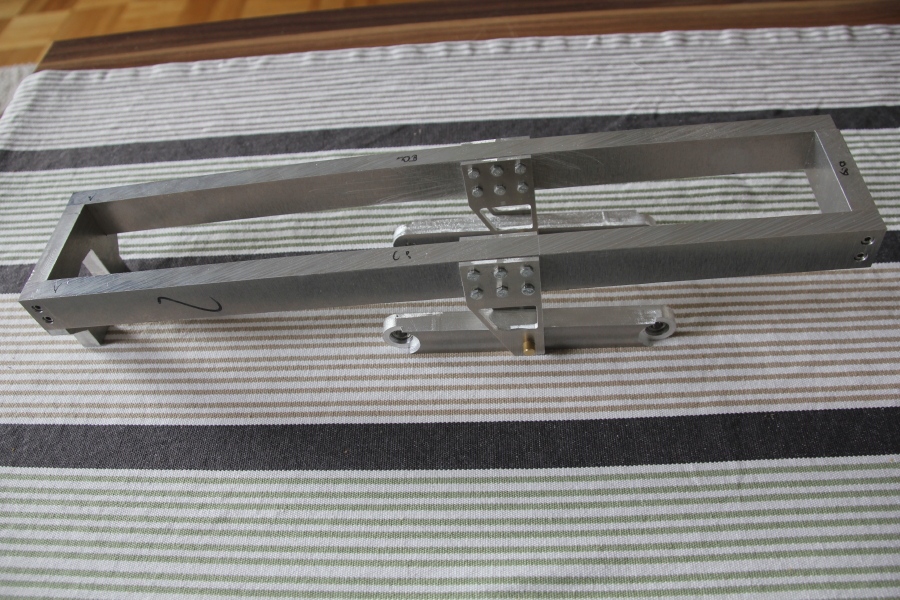

Gestern und Heute sind die ersten Teile der Pendelachse entstanden, gefräst hab ich diese aus 12mm Alu. Das ganze wird natürlich Kugelgelagert!

Das ganze mal zusammengebaut......

Und die Deichsel hab ich auch schon mal grob ausgeschnitzt.. :D :D :D

Ein klein wenig ging wieder!

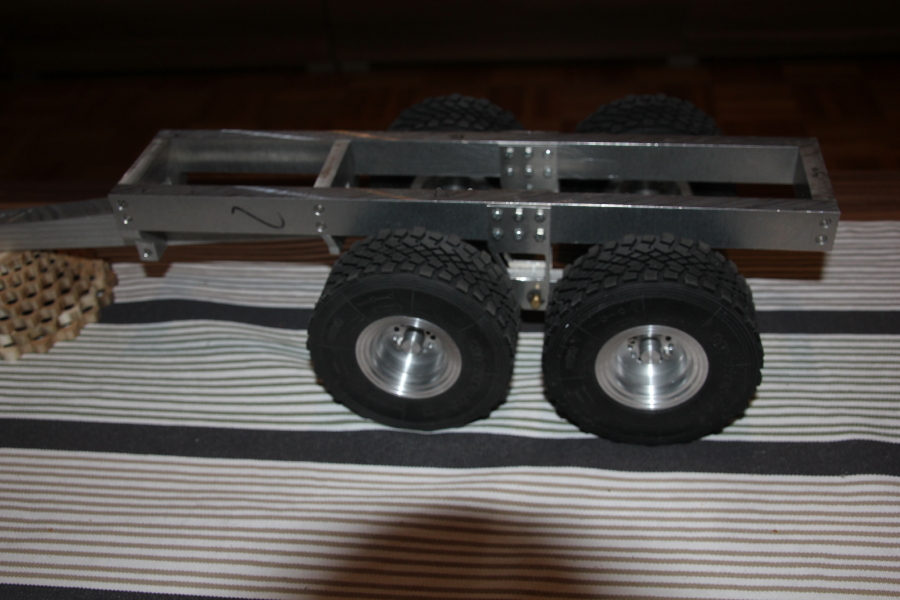

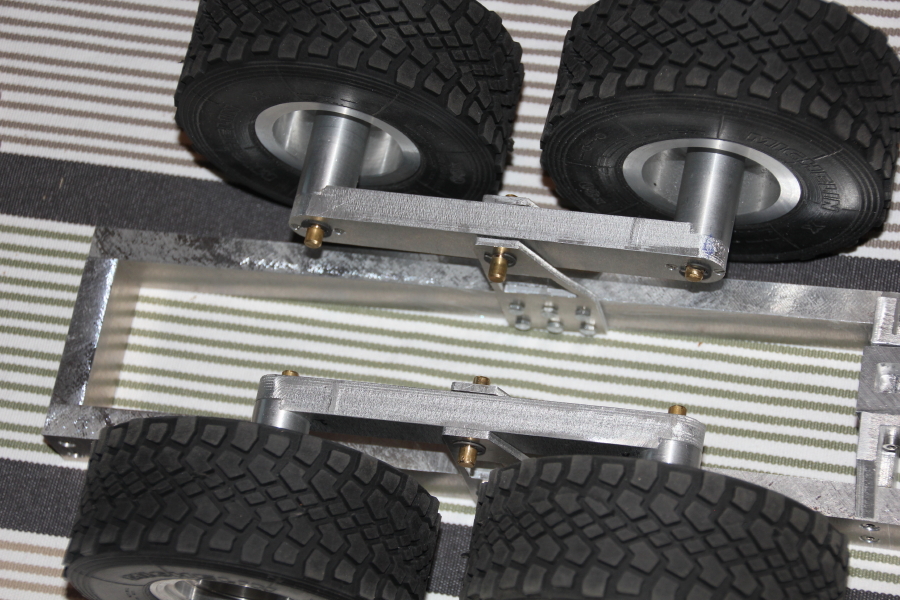

Dank Florian hat der Joskin super schnell Felgen bekommen. Also habe ich gestern und heute Naben gedreht Löcher gegohrt Gewinde geschnitten und die Pendelei fertig gemacht :D :D :D

Ich hab mich auch dazu entschlossen eine Kippspindel einzubauen.
Als Gewinde Stange werde ich entweder M10 oder M12 verwenden!

Jetzt warte ich noch auf die Mulde und dann kanns weiter gehen!

Nicht das hier noch einer Denkt ich hab das Projekt eingestellt!!

Ganz im gegenteil. Es ging wieder ein wenig weiter

Erstmal ein ganz grosses Lob und Dankeschön an Moritz von der LKW Fabrik der mir die Mule gekantet hat. Absolute Spitzen arbeit!!! :-W

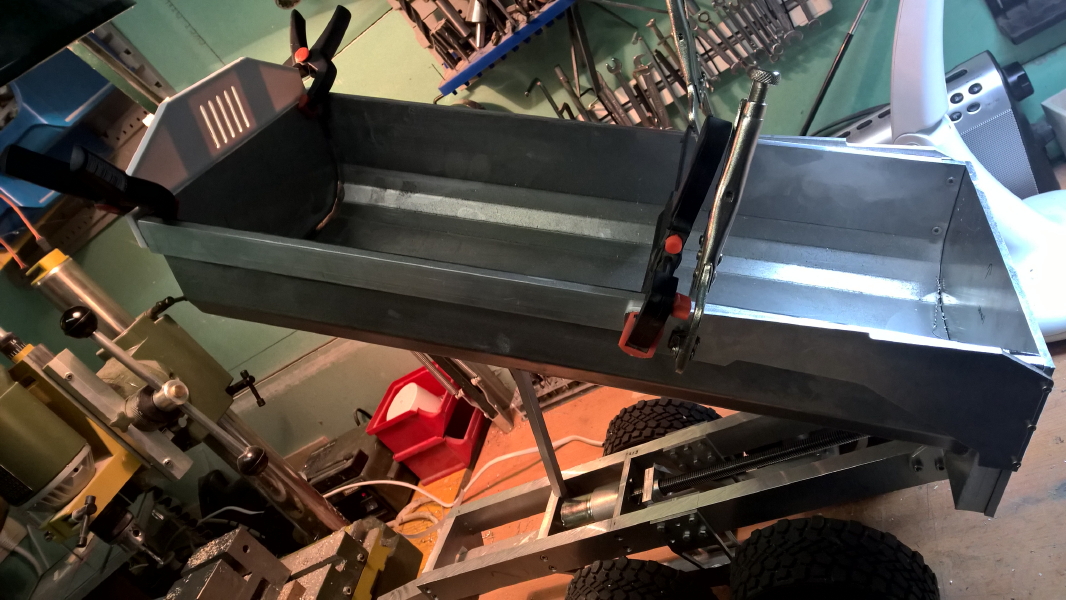

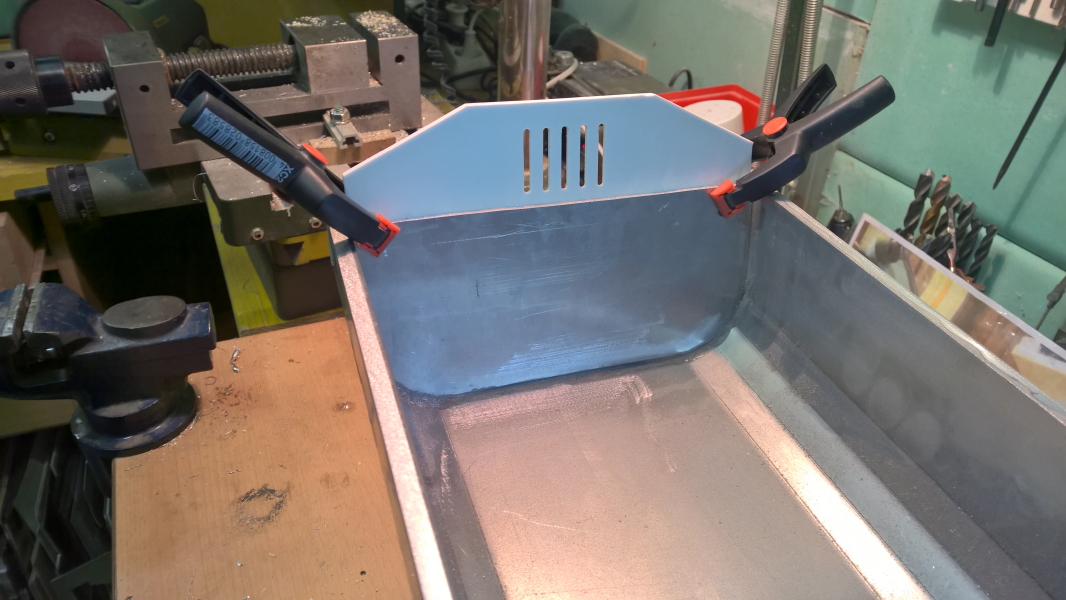

Die Mulde wurde dann angepasst, und ein paar Teile aus Alu gefräst. Die heck klappe ist auch schon fertig und mal probe Halber montiert!

Das ganze sieht dann so aus.......

Um etwas gewicht zu Sparen da der hänger jetz schon mächtig schwer is gibs auch ein paar Teile aus PS. :-x

Momentan beschäftige ich mich mit der Kippspindel.... wird also nicht mehr lange dauern bis sich die Mulde von selber hebt

Dankeschön

Gewogen hab ich sie noch nicht, werde ich aber noch nachholen.... Ein Leichtgewicht is sie nicht gerade... Allein die 2mm Stahlblechmulde wiegt schon einiges.... :xv

So gerade eben mal gewogen..... Momentan steht das Hängerlein bei 6,8 kg.

Hoffentlich kriegt der Steyr den noch gezogen... :-j

Normale füllfmenge sind ca. 8 Liter... Bei Erde und überladung wird es ein klein bisschen mehr sein 😊

Danke Peter
:-W

Zitat

Original von wheelman
Normale Fùllmenge heisst bei Landwirten - so viel wie draufbleibt.... j:d
Also rechnen wir konservativ mit 15kg + X allein fùr die Beladung..... :xm
Trau ich der Konstruktion aber auch zu. :-W

Deine Berechnung müsste hinkommen...

Soooo......

Weiter geht es mit der Kippspindel, dazu wurde etwas Messing und Alu gefräst und gedreht!
Die Spindel ist eine M10 Edelstahl Gewindestange.
Zur Zeit ist noch ein 1:100 Getriebemotor verbaut der auch echt kraft hat aber ich werde den noch gegen einen 1:75 von Servonaut tauschen damit das auch etwas zügiger beim Kippen geht!
