Hallo zusammen,
ich packe dann doch mal meinen Baubericht von einem Liebherr 954 hier rein. Bin schon eine weile am werkeln, geht aber sehr schleppend voran (auch wg. anderer Baustellen, Bradley und Co)
Der 954 wird aus CNC gefräst/gelaserten Alublech hergestellt - die Hydraulik kommt von Modellbau Mey, die Ventile von U. Meinert.
Über Komponenten wie Pumpe und Co werde ich berichten wenn sie denn verbaut sind.
Bis dahin ein paar Bilder.
hi
der sieht ja schon klasse aus. bin auf weitere bilder gespannt.
gruss dirk
Sieht ja klasse aus :-W, aber willst du die Arme nicht aus Vollmaterial machen? Stabilität?
Servus, j:f
Michi
hi
vollmaterial wird etwas zuschwer. mann bekommt auch so genug steifigkeit rein.
gruss dirk
Das weiß ich das das ein leichtes Problem ist, deßhalb dauert es bei mir noch bissal bis der Bagger angefangen wird :cz.
Bin auf deinen Baubericht sehr gespannt.
Servus, j:f
Michi
Hi Daniel,
sieht klasse aus. :-:: :-:: :-::
Frage: würde es nicht Sinn machen, die beiden äusseren Löcher vom Monoblock für den vorderen Arm auszubuchsen? (Da wo der Hammer im Bild steht)
Grüsse
Christian
Hallo zusammen,
Mal wieder ein Update zum begonnenen Baubericht.
Es ist der zweite Anlauf da durch gewisse Umstände
Versuch 1 im Sande verlaufen ist.
Folgende Komponenten sind vorhanden.
Pumpe: Jung 4002
Motor/Regler : Brushless Flyware
Zylinder: Mey Modellbau
Ventile/Zubehör: Meinhard/Drehspan

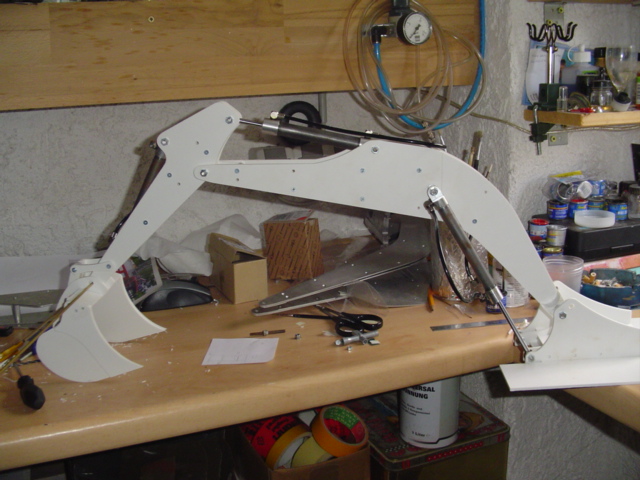

Es sind noch 2 Mitstreiter am Werk. Um Fehler und Unstimmigkeiten vorab auszuräumen, wird der Bagger erstmal in Poly als Proto aufgebaut. Sobald dieser für ok befunden wird, entstehen die Folgemodelle aus Alu und Messing. Nun aber ein paar Bilder...
weiter gehts...
und weiter.....
sers
Sieht echt sehr schick aus, schade das ich grad keine Kohle für Bagger loseisen kann.

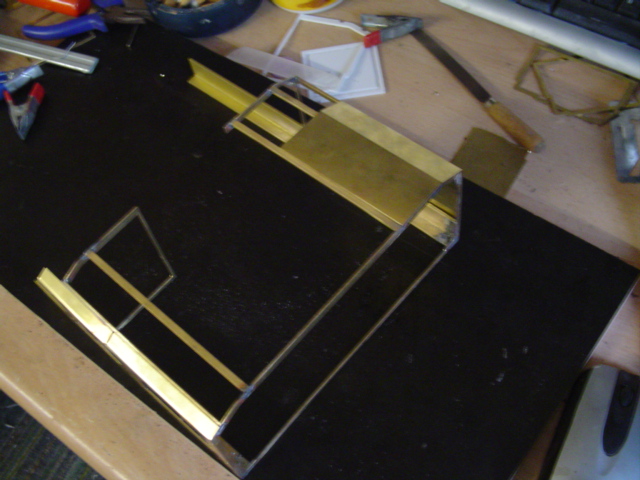

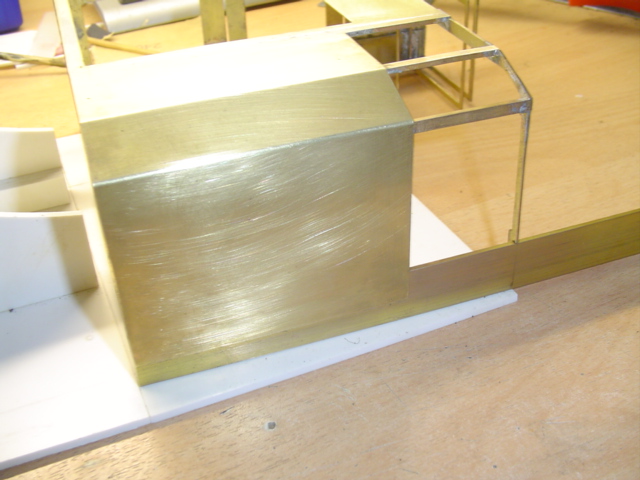

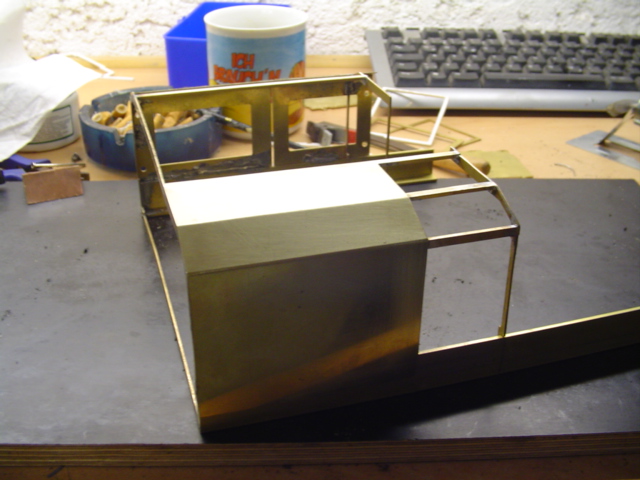

Testweise mal eine Kabine flux zusammen geschossen
Sauber Sauber. :-:: :-:: :-:: :-::
:-:: Der schaut einfach super aus, immer weiter so! :-W
:-y :-y
Des is ja da helle Wahnsinn, was du da zauberst!
Was wird des erst wenns aus Metall is? :-W XXX
Was passiert eigentlich mit dem Modell vom Modell? :xb
@carpfreak
Mal schauen zu was der Poly noch zu gebrauchen ist, da wird natürlich dran rumgekritzelt etc. - aber ich pass bißchen auf, vielleicht lässt er sich ja noch für Ladegut oder Deko in einem Gelände gebrauchen. Vielleicht was für ne Art Nachwuchsförderung... schaun mer mal
Weiter ging es - Grundplatte aus Alu is fertig
Hier schwer zu erkennen (Mangels Makrofunktion) die unteren Kanten der Grundplatte wurde mit Radius 2 abgerundet. Zusätzlich kam noch eine 0,5er Nut dazu die später noch die Seitenverkleidung aufnimmt.

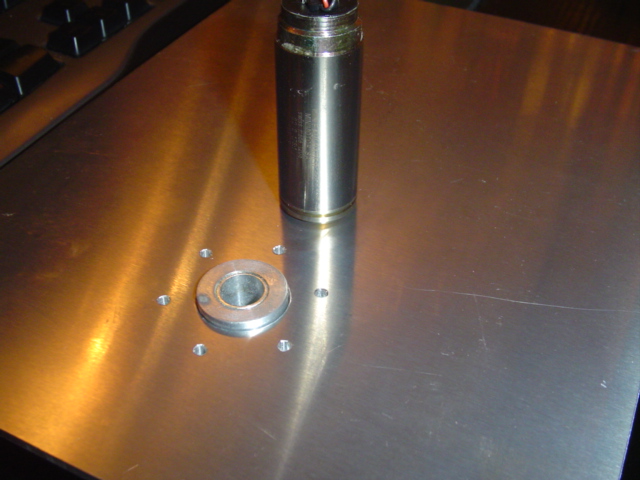

Anprobe Fauli für Schwenkantrieb
Drehkranz passt auch :-Z
Die Aluplatte ist ganz schön fett. :-W Aber wäre da Stahl nicht "besser" gewesen wegen der Gewichtsverteilung?
Oder mußt du wegen der Bearbeitung auf Alu zurückgreifen?
Hab ich überlesen, was du als Drehkranz genommen hast oder hast du es nicht verraten?
