Moin Moin Gemeinde,

Da ich ja nun mal wieder ein paar "Probeteile" bekommen habe, kann ich ja mal mein Vorhaben hier ein wenig präsentieren.

Wie der Titel schon sagt, will ich die Lenkung der Axial SCX Achse auf die Lenkung des Axial Wraith umbauen. Der Vorteil davon ist ein ordentlicher Lenkeinschlag, den die Wraith CVd's ermöglichen und einen kleineren Lenkrolltadius und damit geringere Lenkkräfte. Da die Aufnahmen der C-Hubs, die CVD's und Lenkhebel aber anders sind, musste ich mir etwas einfallen lassen. Das Ergebnis war ein C-Hub mit der Achsaufnahmegeometrie für die SCX Achse und die Anbindungsgeometrie für die Wraith Lenkhebel.

Zur Ermittlung der entsprechenden Aufnahmen vom Wraith hat mir freundlicherweise unser Willy einen Satz Alu C-Hub und Lenkhebel von GPM für den Wraith als Muster zur Verfügung gestellt.


Die Shapewaysteile habe. eine sehr gute Passform und benötigen nur geringe Nacharbeit (außer die Beseitigung meines Konstruktionsfehlers) brauchte ich nur das Gewinde für die Verschraubung schneiden. Der Rest war sozusagen Plug and Play!!!

Auf ner SCX Achse sieht der vedruckte C-Hub Adapter dann so aus:







Soweit so gut, gleich geht's weiter...

Gruß Hoffy

__________________
Hoffy

Meine ganzen Bilder sind auch in meinem Album oder in meinen alten Alben zu sehen.
19.12.2013 21:36 hoffy ist offline E-Mail an hoffy senden Beiträge von hoffy suchen Nehmen Sie hoffy in Ihre Freundesliste auf Fügen Sie hoffy in Ihre Kontaktliste ein
Willy
VIP


images/avatars/avatar-521.jpg

Dabei seit: 04.10.2004
Beiträge: 1.080

Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

klasse

Ich lese weiterhin interessiert mit cool

__________________
Gruß aus dem Norden Willy

**** aktuelles Regelwerk der IG MTT ****

IG Modell Truck Trial
19.12.2013 22:58 Willy ist offline E-Mail an Willy senden Homepage von Willy Beiträge von Willy suchen Nehmen Sie Willy in Ihre Freundesliste auf
Klaufi Klaufi ist männlich
ISAR-KRAXLER


images/avatars/avatar-88.jpg

Dabei seit: 02.10.2004
Beiträge: 2.945
Skypename: Klaufi

Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

chat
Auch bei mir ist es im Abo!!

__________________
Gruß, Klaufi


_______________
ISAR-KRAXLER
20.12.2013 05:58 Klaufi ist offline E-Mail an Klaufi senden Beiträge von Klaufi suchen Nehmen Sie Klaufi in Ihre Freundesliste auf
hoffy hoffy ist männlich
3D-König


images/avatars/avatar-163.jpg

Dabei seit: 08.09.2006
Beiträge: 2.025

Themenstarter Thema begonnen von hoffy
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Moin Moin,

Es freut mich, dass der Umbau und meine Idee auf Interesse stößt!

Bei einem Austausch mit einem anderen Modelbaukollegn, der genau die gleiche Idee hatte, stellten wir fest, dass wir unterschiedliche Winkel für die Spreizung ermittelt haben. Allerdings hatte er original Axial Teile als Muster. Anfangs dachte ich an einen Messfehler meinerseits, doch als meine C-Hub Druckprobe ankam war ich überrascht. Denn die C-Hubs passten perfekt an die GPM Alu Lenkhebel. Die Freude war groß, dass ich mich doch nicht vermessen hatte. Doch der nun aufkommende Verdacht, das Teile aus dem Zubehör nicht zu den Originalteilen passen, wollte ich nicht so recht glauben.

Da mir das Thema keine Ruhe gelassen hat, wurden auf die Schnelle mal Lenkhebel vom Wraith bestellt. Dank der promten Lieferung waren sie dann auch schon am Dienstag da. Gleich einmal angebaut und verglichen. Leider mit erschreckendem Ergebnis.

Aber seht selbst:



Wraith Alu Knuckle von GPM

alles schön gerade... bow bow bow

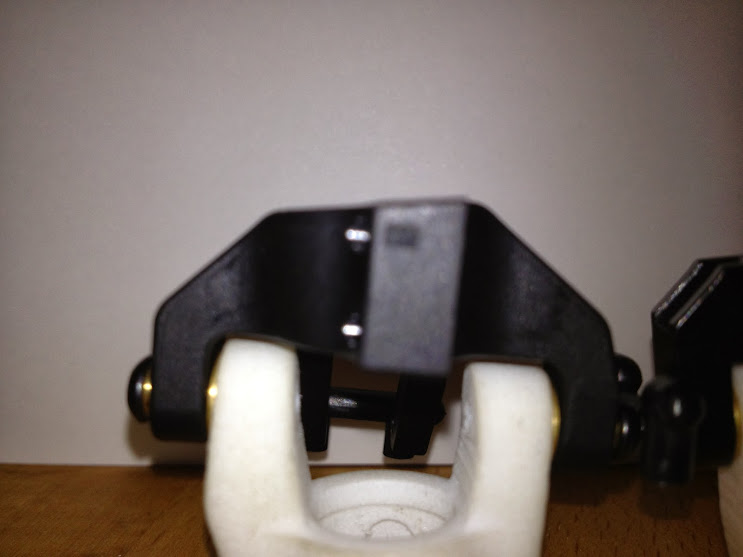

Original Axial Wraith Knuckle

sieht irgendwie schief aus... grübeln arh oh knall wäh

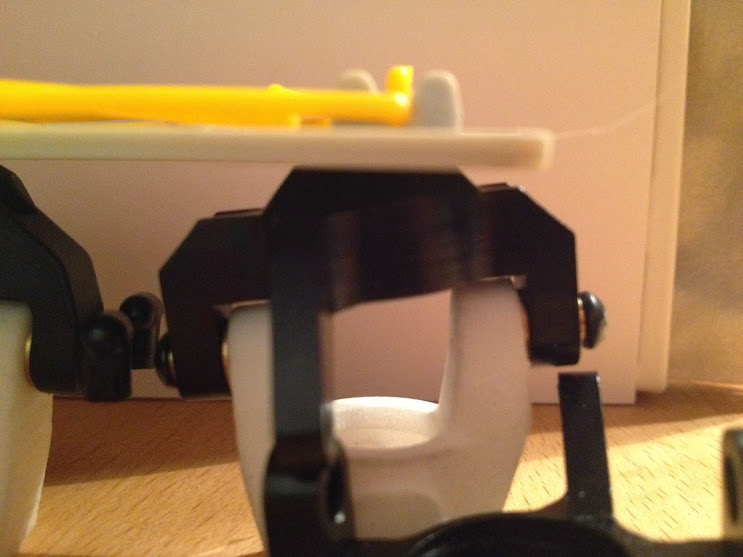

Nochmal auf Nummer sicher gehen und was oben drauf gelegt...





Nun zur Sicherheit mal den Axial Wraith Knuckle an den GPM C-Hub montiert und verglichen...





Leider mit dem gleichen erschreckendem Ergebnis, kaputt grpc wäh knall

GPM Knuckles und C-Hubs sind mit Axial Wraith / XR10 Knuckles und C-Hubs nicht Kompatibel!!!

Könnt grad so richtig grpc grpc grpc grpc grpc grpc grpc grpc grpc grpc grpc

Da am Donnerstag nun auch die CVD's gekommen sind, werde ich die Tage mal testen ob ich auch den Drehpunkt des CVD's richtig ermittelt habe... Hoffe dass wenigstens die GPM CVD's mit den Axial Wraith CVD's kompatibel sind...

Also Butter bei de Fische:

GPM hat eine Spreizung von 6 Grad in den C-Hub und Lenkhebel für den Wraith umgesetzt, während Axial eine Spreizung von 8 Grad hat...

Die Konstruktive Anpassung war recht schnell gemacht, aber ärgerlich ist es irgendwie schon... Habe nicht so die Lust mir nun noch einmal neue C-Hubs drucken zu lassen, nur damit ich die Axialteile verwenden kann... Aber erst einmal abwarten, ob sich beim ermitteln des Drehpunktes nich doch noch ein Fehler eingeschlichen hat und ich die C-Hubs so oder so noch einmal anpassen und somit noch einmal drucken lassen muss...

Ich werde weiter berichten...

__________________
Hoffy

Meine ganzen Bilder sind auch in meinem Album oder in meinen alten Alben zu sehen.
20.12.2013 08:51 hoffy ist offline E-Mail an hoffy senden Beiträge von hoffy suchen Nehmen Sie hoffy in Ihre Freundesliste auf Fügen Sie hoffy in Ihre Kontaktliste ein
hoffy hoffy ist männlich
3D-König


images/avatars/avatar-163.jpg

Dabei seit: 08.09.2006
Beiträge: 2.025

Themenstarter Thema begonnen von hoffy
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Hhhhmmmm...

irgendwie habe ich wohl doch nicht weiter berichtet.

Aber letztendlich ist ja der erfolgreiche Umbau in meinem G55 Baubericht zu sehen.

Gruß
